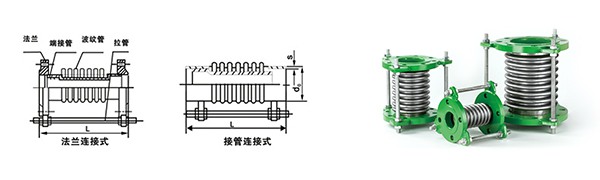

轴向位移波纹补偿器

BGF轴向位移波纹补偿器是采用奥氏体不锈钢（304/316L）制造的管道热补偿元件，专为吸收管道轴向位移而设计。该产品通过精密成型的多层波纹结构，在DN25-DN1200全口径范围内提供20-50mm的轴向补偿能力，有效解决热力管网、工业管道因温度变化引起的线性膨胀问题，同时降低系统振动传递，保障管道安全运行。

主要特点

• 精准位移补偿：

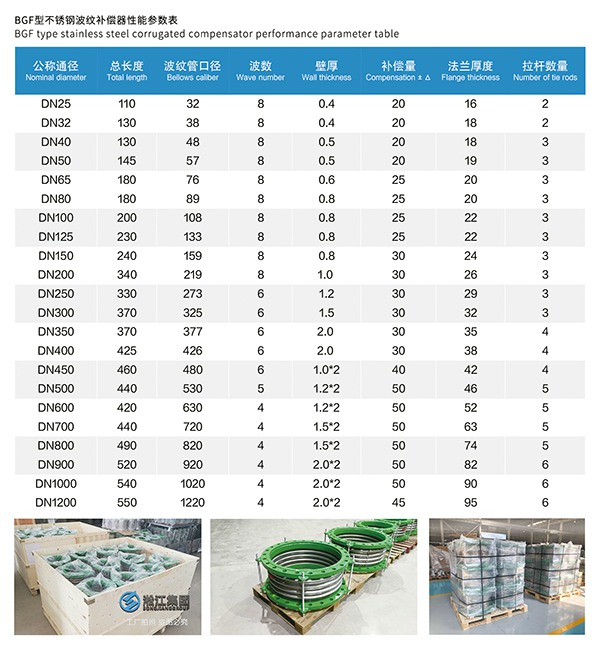

• 标准补偿量±20-30mm（DN25-DN400）

• 增强型补偿量±40-50mm（DN450-DN1200）

• 强化结构设计：

• 8波标准结构（DN25-DN400）优化应力分布

• 大口径采用4-6波加强设计（壁厚1.0-2.0mm）

• 配置不锈钢拉杆（2-6根）防止过补偿

• 严苛环境适配：

• 耐温范围-196℃~+450℃

• 耐压等级PN10-PN40（随口径递增）

• 氯离子耐受≤100ppm（316L材质可达200ppm）

常见类型
按压力等级分类：

• 标准压力型（PN10-PN16）：

• 单层波纹结构（壁厚0.4-1.2mm）

• 适用于常规热力管网

• 高压增强型（PN25-PN40）：

• 双层波纹结构（标注*2厚度值）

• 法兰厚度增加20%-30%

• 用于蒸汽管道、化工高压系统

典型应用场景

• 区域供热系统：

• 一次管网热力补偿

• 换热站管道位移吸收

• 石油化工：

• 裂解装置高温管线膨胀节

• 常减压装置热油管道

• 电力能源：

• 锅炉主蒸汽管道补偿

• 汽轮机排汽管道连接

• 冶金工业：

• 轧钢设备冷却水系统

• 焦化厂荒煤气管网

• 船舶工程：

• 舰艇蒸汽动力管道

• LNG运输船低温管路

轴向位移波纹补偿器采用不锈钢材质，耐腐蚀、耐高温（-50℃~450℃），补偿量±20~50mm，适配DN25~DN1200通径，广泛应用于石化、能源、船舶等领域，有效吸收热胀冷缩与振动，保障管道系统安全稳定运行。
